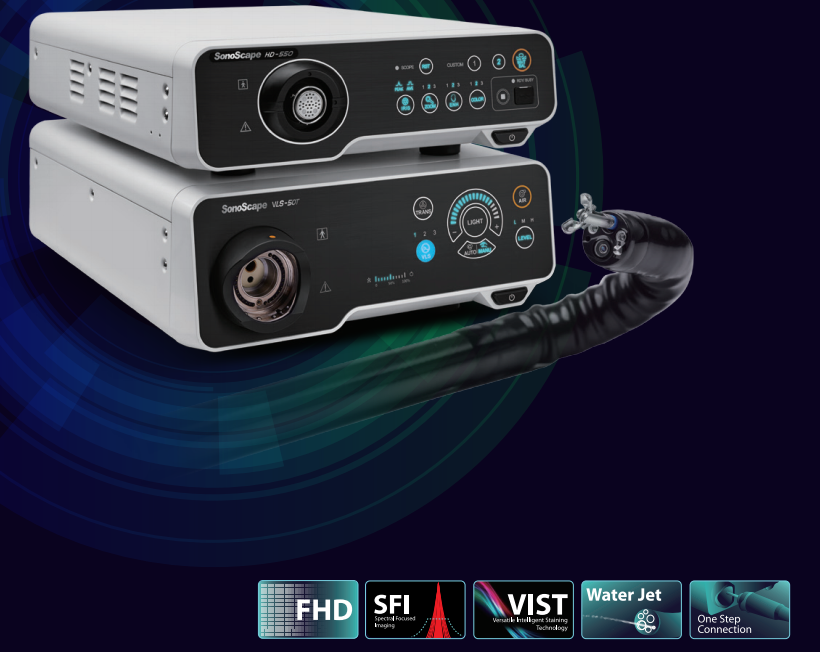

Hệ thống nội soi tiêu hóa HD-550

ĐẶC TÍNH KỸ THUẬT

1. BỘ XỬ LÝ HÌNH ẢNH CÓ CHỨC NĂNG NỘI SOI NHUỘM MÀU VÀ XỬ LÝ PHÓNG ĐẠI QUANG HỌC TRONG CHUẨN ĐOÁN UNG THƯ SỚM

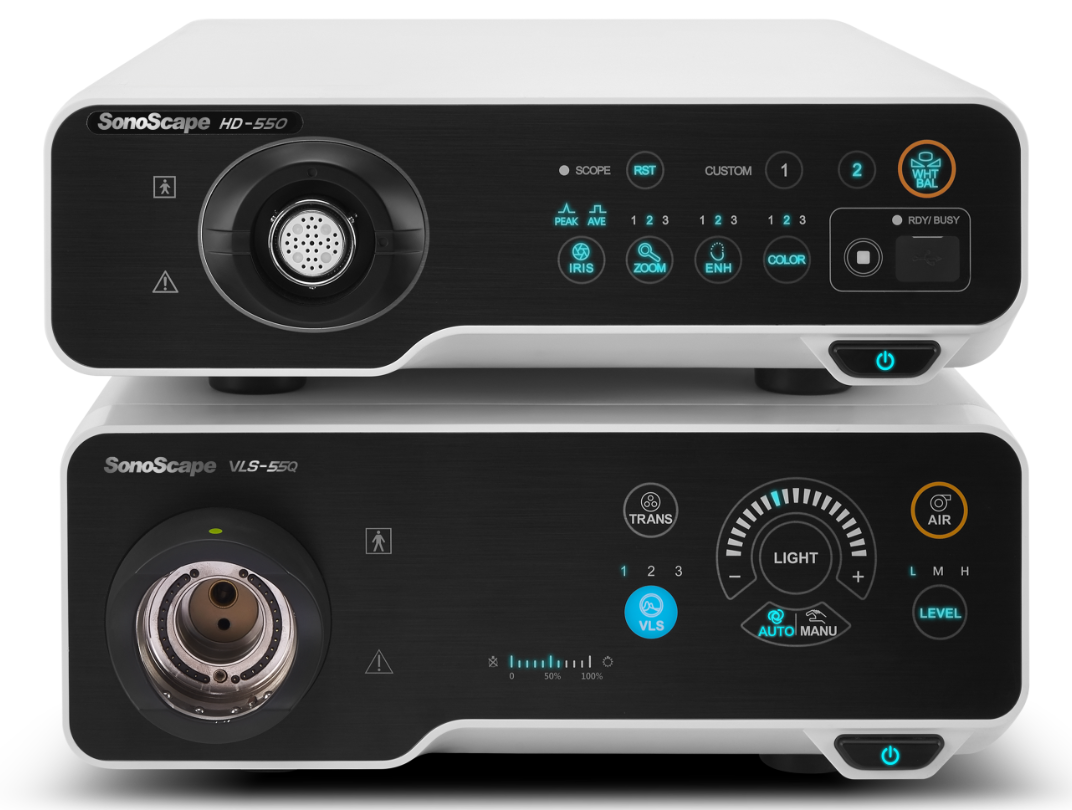

Bộ xử lý hình ảnh: (Model: HD-550, SL: 01 bộ)

Đặc tính kỹ thuật:

-        Công nghệ nội soi nhuộm màu mang lại lợi ích lâm sàng trong phát hiện, chẩn đoán và can thiệp các tổn thương tiền ung thư, ung thư sớm

-        Giao diện điều khiển máy chính: màn hình cảm ứng hoặc phím nhấn

-        Hệ thống cho ra hình ảnh có độ phân giải tối thiểu Full HD (1920 x 1080)

-        Hệ thống cho phép ghi hình ảnh hoặc video trực tiếp khi đang nội soi

-        Thực hiện thao tác chụp ảnh/ ghi hình video vừa thông qua nút bấm trên dây vừa thông qua nút bấm trên bộ xử lý.

-        Hệ thống tích hợp sẵn DICOM cho phép kết nối vào các hệ thống lưu trữ hình ảnh y tế kỹ thuật số (PACS)

Thông số kỹ thuật:

-        Cổng xuất tín hiệu video ngõ ra các chuẩn: SDI; DVI

-        Ngõ ra tín hiệu hình ảnh: SDI, DVI, VGA, CVBS, S-video

-        Độ phân giải hình ảnh Full HD: 1080p

-        Chức năng xử lý ảnh nội soi nhuộm màu: SFI, VIST

-        Phóng đại hình ảnh kỹ thuật số: 1.4x, 1.6x, 1.8x (tối đa 4.0X)

-        Dữ liệu bệnh nhân: ≥ 10,000 hồ sơ

-        Chế độ ánh sáng: Peak/ Ave/ Auto

-        Cân chỉnh màu sắc: ± 15 bước với màu đỏ , xanh dương, Chroma

-        Bơm khí nước: 4 mức (tắt/thấp/vừa/cao)

-        Chức năng AGC (tự động cân chỉnh độ lợi) : có

-        Quản lý dữ liệu: Bộ nhớ tích hợp dung lượng 500GB, có 5 cổng USB, cổng DICOM

-        Cân bằng sáng: tự động

-        Chức năng tăng cường cấu trúc hình ảnh : Tăng cường cấu trúc hình ảnh, tăng cường góc cạnh hình ảnh

-        Độ tương phản/ giảm nhiễu: L/M/H, tự động giảm nhiễu

-        Lưu trữ hình ảnh định dạng: jpg, bmp

-        Định dạng video lưu trữ: mkv và flv

Nguồn sáng: (Model: VLS-55Q, SL: 01 bộ)

-       Nguồn sáng công nghệ LED với 4 bóng độc lập

-        Điều chỉnh độ sáng: tự động hoặc bằng tay, từ 1 đến 19 mức

-        Bơm khí nước có 4 mức: Tắt/ thấp/ vừa / cao

-        Dải áp lực: từ 45 đến 65kPa

-        Áp suất bơm khí tối đa: 3.7 đến 5.5 lít/ phút

-        Chế độ ánh sáng trắng: hệ số màu cao và quang thông lớn

-        Chế độ nội soi nhuộm màu: cường độ sáng cao, quang phổ đặc thù ở 2 chế độ sáng riêng biệt

-        Chế độ ảnh sáng cực đại xuyên thấu: 6-8 giây

-        Tuổi thọ: 20,000 giờ (sử dụng liên tục)

-        Các chế độ chiếu sáng này có thể làm cho các chi tiết của bề mặt niêm mạc đường tiêu hóa trở nên rõ ràng hơn và hình ảnh sắc nét hơn. Có thể áp dụng các chế độ chiếu sáng khác nhau ở các khoảng cách quan sát khác nhau và hiệu quả của chúng cũng khác nhau.

-        Nguồn sáng công nghệ LED với 4 bóng độc lập đem lại các chức năng nội soi ánh sáng trắng và nhuộm màu tăng cường như sau:

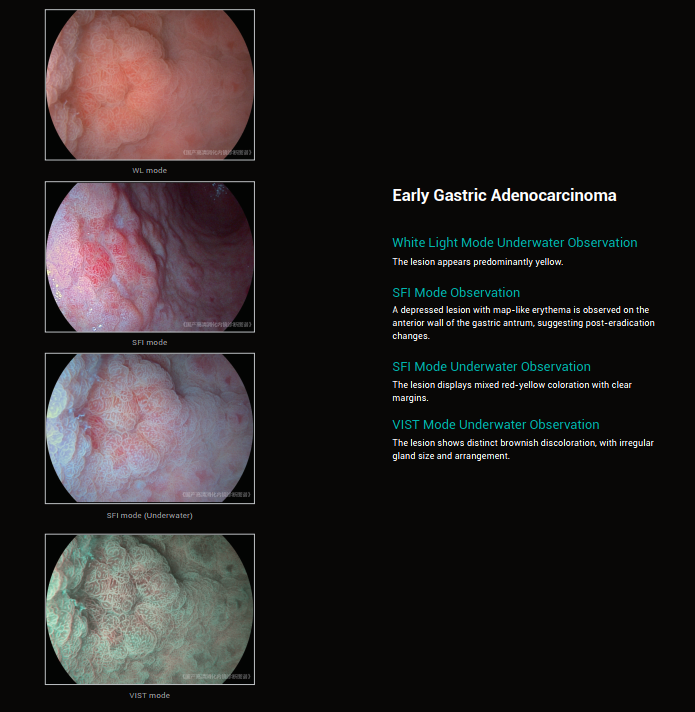

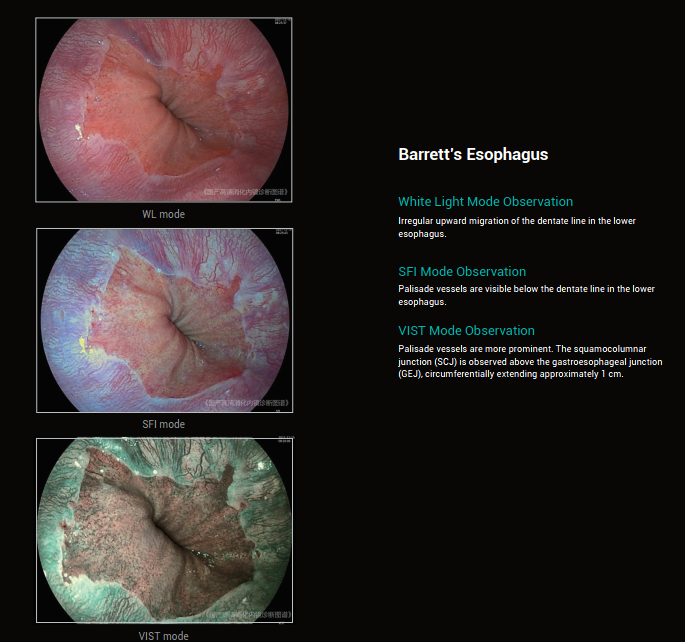

+     Chế độ ánh sáng trắng (WL): Chế độ này có chỉ số hiển thị cao và độ sáng cao, thích hợp cho việc khám thông thường.

+     Chế độ ánh sáng trắng tăng cường (EWL): Chế độ này có thể làm nổi bật đường viền của các mạch máu niêm mạc với tông màu tương tự như chế độ ánh sáng trắng, thích hợp cho việc khám thông thường và nhận diện tổn thương ở vùng trung và xa.

+     Hình ảnh tập trung quang phổ (SFI): Chế độ này có thể làm nổi bật đường viền của các mạch máu niêm mạc nông và trung bình, thích hợp cho việc nhận diện tổn thương và sàng lọc ung thư sớm ở vùng trung và xa.

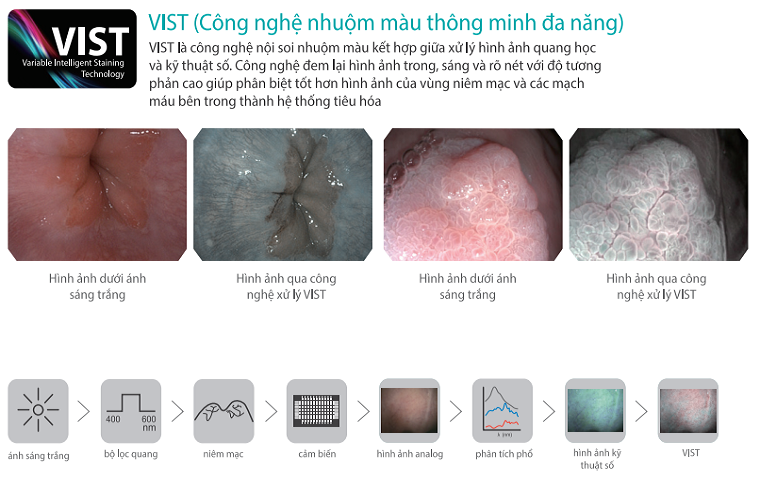

+     Công nghệ nhuộm thông minh đa năng (VIST): Chế độ này có thể làm nổi bật đường viền của các mạch máu niêm mạc nông và cấu trúc vi mô bề mặt niêm mạc, thích hợp cho việc chẩn đoán chính xác ung thư giai đoạn sớm ở vùng trung và gần. Nhấn nút VLS trên bảng điều khiển phía trước để chọn chế độ chiếu sáng mong muốn.

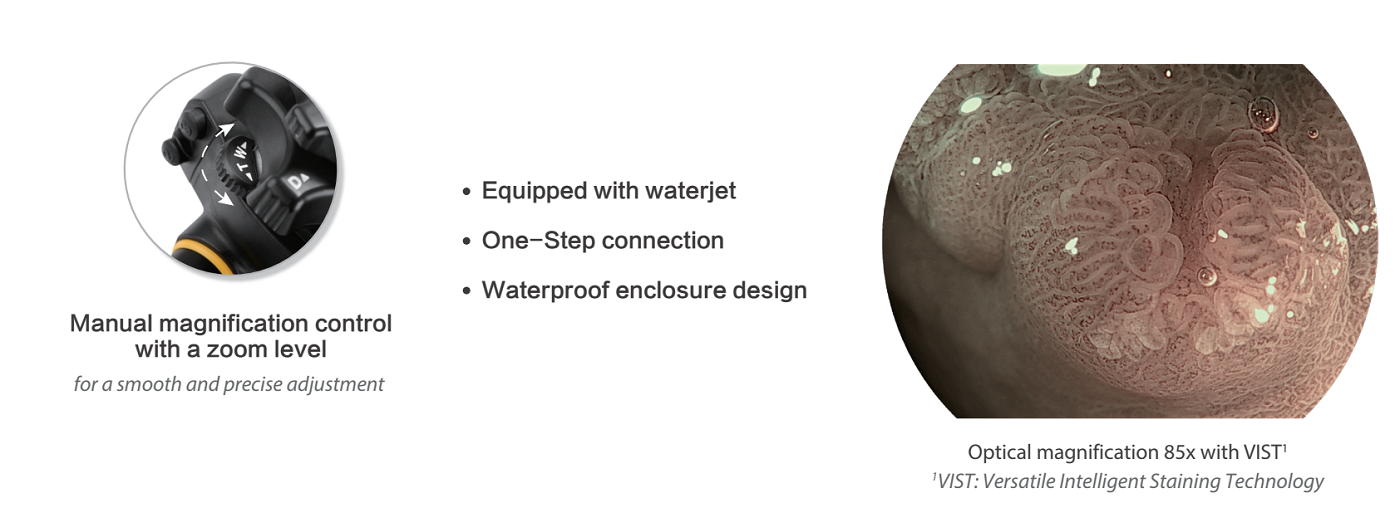

2. DÂY NỘI SOI DẠ DÀY ỐNG MỀM VIDEO

(Model: EG-550, SL: 02 Dây)

Thông số kỹ thuật:

-        Dây soi sử dụng chip thu ảnh độ phân giải cao CMOS ( 2 mega pixels)

-        Dây soi cho phép ngâm nước mà không cần đậy nắp chống nước

-        Số nút nhấn điều khiển trên dây soi: 4 nút

-        Cài đặt chức năng điều khiển qua nút nhấn trên dây soi: dừng hình, phóng đại, chức năng nhuộm màu, chế độ sáng, tăng cường cấu trúc hình ảnh, tăng cường màu sắc hình ảnh, tăng cường CHb, chế độ phát sáng, tăng cường độ phân giải hình ảnh, AGC, kích thước khung hình, chụp màn hình, ghi hình video, hẹn giờ, PBP, hiển thị thông tin, phím xuất và load dữ liệu

-        Cấp độ bảo vệ an toàn điện: BF

-        Cấp độ bảo vệ chống thấm nước: IPX7

-        Hướng quan sát: Nhìn thẳng

-        Góc nhìn: 140 độ.

-        Độ sâu trường nhìn:  3 đến  100 mm.

-        Khả năng uốn cong:

+       Lên:  210 độ.

+       Xuống: 90 độ.

+       Phải: 100 độ.

+       Trái:  100 độ.

-        Đường kính đầu ống soi:  9.3 mm.

-        Đường kính thân ống soi:  9.3 mm.

-        Đường kính kênh sinh thiết: 2.8 mm.

-        Độ dài làm việc: 1050 mm.

-        Tổng chiều dài: 1350 mm

-        Có kênh nước phụ riêng

 3. DÂY NỘI SOI ĐẠI TRÀNG ỐNG MỀM VIDEO

(Model: EC-550, SL: 01 Dây)

Thông số kỹ thuật:

-        Dây soi sử dụng chip thu ảnh độ phân giải cao CMOS ( 2 mega pixels)

-        Dây soi cho phép ngâm nước mà không cần đậy nắp chống nước

-        Số nút nhấn điều khiển trên dây soi: 4 nút

-        Cài đặt chức năng điều khiển qua nút nhấn trên dây soi: dừng hình, phóng đại, chức năng nhuộm màu, chế độ sáng, tăng cường cấu trúc hình ảnh, tăng cường màu sắc hình ảnh, tăng cường CHb, chế độ phát sáng, tăng cường độ phân giải hình ảnh, AGC, kích thước khung hình, chụp màn hình, ghi hình video, hẹn giờ, PBP, hiển thị thông tin, phím xuất và load dữ liệu

-        Cấp độ bảo vệ an toàn điện: BF

-        Cấp độ bảo vệ chống thấm nước: IPX7

-        Hướng quan sát: Nhìn thẳng

-        Góc nhìn:  140 độ.

-        Độ sâu trường nhìn:  3 đến  100 mm.

-        Khả năng uốn cong:

+       Lên:  180 độ.

+       Xuống:  180 độ.

+       Phải:  160 độ.

+       Trái:  160 độ.

-        Đường kính đầu ống soi: 12.0 mm.

-        Đường kính thân ống soi:  12.5 mm.

-        Đường kính kênh sinh thiết:  3.8 mm.

-        Độ dài làm việc:  1350 mm.

-        Tổng chiều dài: 1700mm

-        Có kênh nước phụ riêng

4. BỘ KIỂM TRA RÒ RỈ (BẰNG TAY): 02 Bộ

5. MÀN HÌNH NỘI SOI CHUYÊN DỤNG 27 INCH

Đặc tính kỹ thuật:

-        Công nghệ đèn nền LED siêu nhỏ mới nhất mang lại độ sáng tôi đa: 2.000 cd/m2, giúp cung cấp độ sáng rõ nét và chất lượng hình ảnh đáng tin cậy.

Thông số kỹ thuật:

-        Màn hình: 27” (16:9), tấm nền VA

-        Độ phân giải: 4K (3840 x 2160).

-        Màu sắc: 10 bit

-        Gram màu: sRGB 139% (Diện tích), sRGB 100% (Bao Phủ)

-        Góc nhìn: 178/178 độ.

-        Bề mặt: Lớp kính bảo vệ

-        Có chế độ bảo vệ mắt Flicker Safe

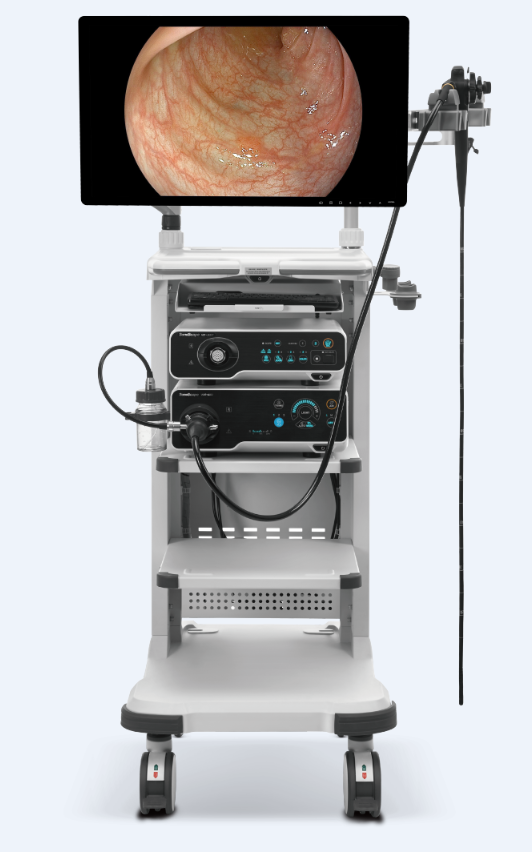

 6. XE ĐẨY CHO HỆ THỐNG NỘI SOI

-        Chất liệu; sắt sơn tĩnh điện

-        Có bánh xe di chuyển và khóa bánh được

-        Có giá treo dây soi, giá đỡ bàn phím
